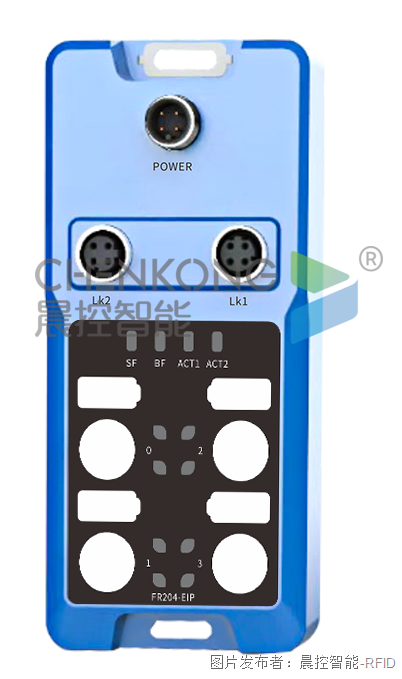

CK-GW04S-EIP是一款支持標準工業通訊Ethernet/IP協議的網關控制器,方便用戶集成到PLC等控制系統中。系統還集成了4路讀寫接口，用戶可通過通信接口使用協議對4路讀寫接口所連接的讀卡器進行相對獨立的讀寫操作。這款網關控制器適用于本公司多款通信接口為485的讀卡器。

a

本期主題：圍繞CK-GW04S系列產品的Ethernet/IP通訊協議與歐姆龍PLC進行通訊配置說明。

0、準備階段

l編程軟件：Sysmac Studio

l多通道網關控制器：CK-GW04S-EIP

l工業RFID讀寫器：CK-FR03-A01

lPLC：歐姆龍PLC

l通訊協議：Ethernet/IP

l連接方式：以太網

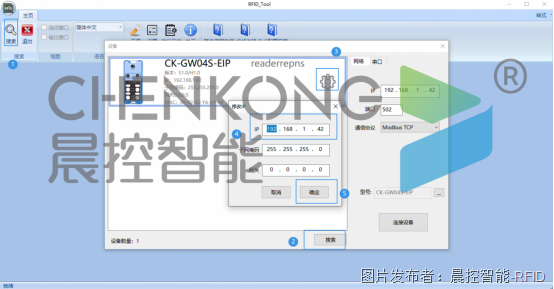

1、配置IP

l打開RFID_TOOL，進入搜索窗口

l點擊搜索

l點擊搜索出來的設備上的齒輪按鈕，修改ip。

l點擊確定保存

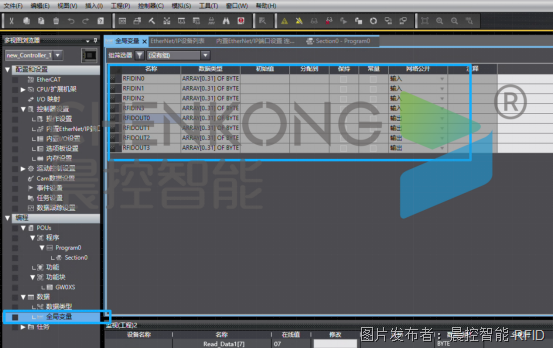

2、新建映射變量

l全局變量中創建輸入輸出32位byte數組各四個

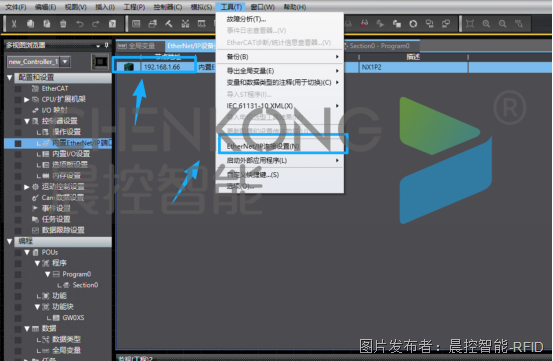

3、打開eip配置頁面

l點擊工具中的EtherNet/IP連接設置

l選擇要連接的plc,雙擊進入配置頁面

4、創建映射標簽組

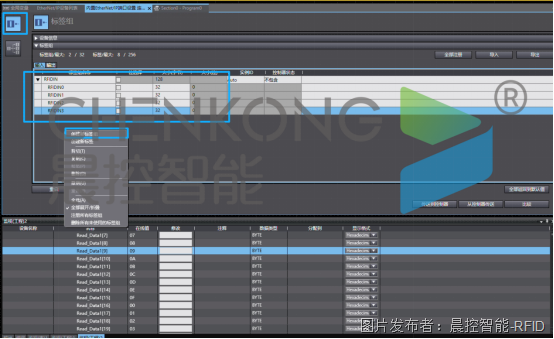

l在標簽組頁面右鍵創建標簽組（輸入輸出頁面都需要創建）

l將之前創建的輸入輸出映射變量添加到標簽組中

5、添加EDS文件

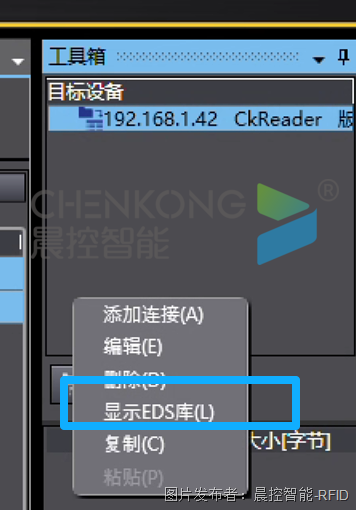

l右鍵工具箱空白處，點擊顯示EDS庫

l添加設備EDS文件

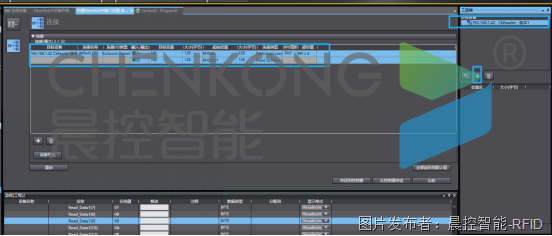

6、添加設備

l點擊工具箱加號，創建設備ip與文件

l雙擊添加到配置中，映射內存與標簽組配置映射

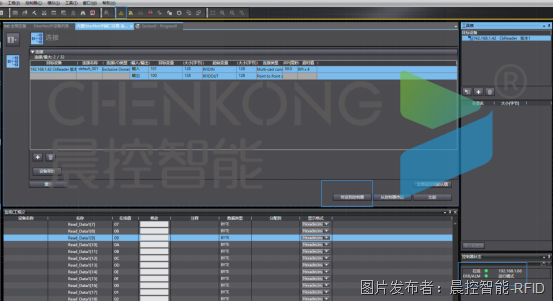

7、完成配置

l點擊在線，連接plc

l點擊傳輸到控制器，將配置下載到PLC配置中

l完成配置

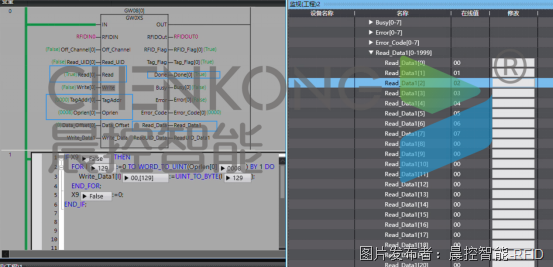

8、功能塊說明

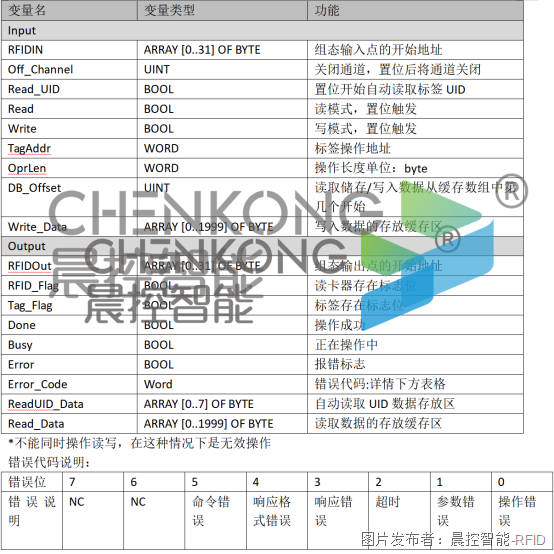

功能塊引腳說明

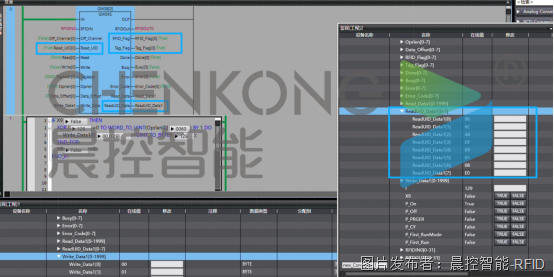

讀UID數據：

l置位Read_UID

l在標簽在位時自動讀取標簽的uid數據

l讀取的數據換成在UID緩存區中

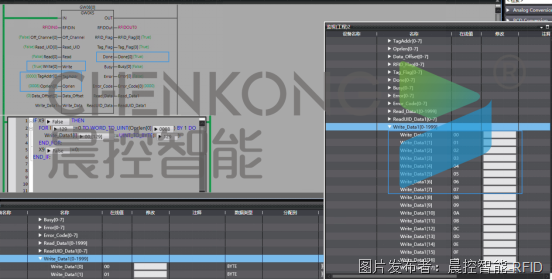

寫入用戶數據操作

l將需要寫入的數據的放到寫入緩存區

l置位write

l等待done完成，即寫入完成

讀取用戶數據操作

l置位write

l等待done完成，即寫入完成。

l讀取的數據緩存到讀取緩存區
