CK-FR08-E00是一款基于射頻識別技術的高頻 RFID 標簽讀卡器，讀卡器工作頻率為

13.56MHZ，支持對 I-CODE 2、I-CODE SLI 等符合 ISO15693 國際標準協議格式標簽的讀取。

讀卡器同時支持標準工業通訊協議 ModBus TCP 和自定義協議(Free Procotol)、UDP，方便用戶通集成到 PLC 等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期主題：圍繞CK-FR08-E00產品的MODBUSTCP通訊協議與三菱QJ71E71-100模塊進行通訊配置說明。

0、準備階段

l編程軟件：GX Works2

l工業RFID讀寫器：CK-FR08-E00

lPLC：三菱Q03

l通訊協議：MODBUSTCP

l連接方式：以太網

1、修改設備IP

打開RFID_TOOL

點擊搜索，搜索出來設備

點擊齒輪，修改使用IP，點擊確定

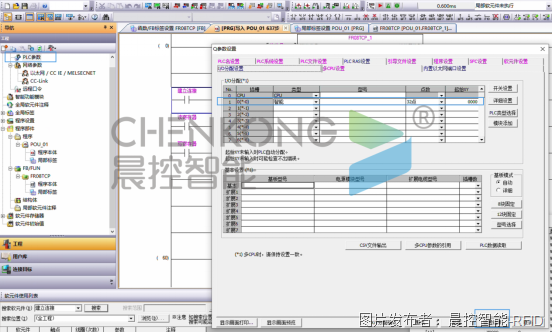

2、設置模塊

打開PLC參數

在I/O分配設置添加QJ71E71-100模塊

點擊設置結束保存

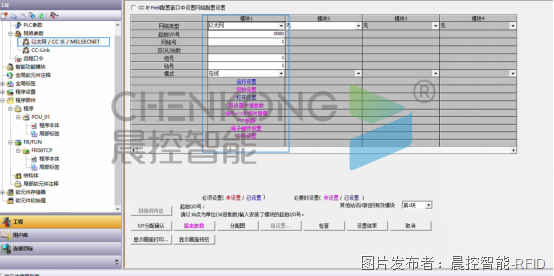

3、設置以太網參數

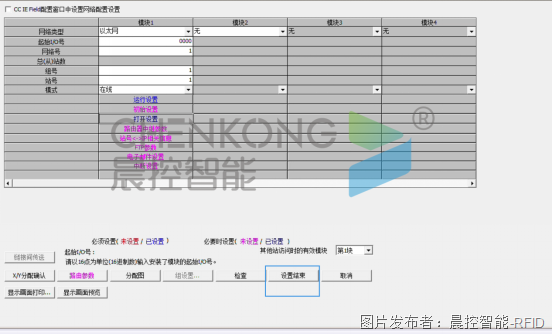

打開網絡參數-以太網參數

設置以太網參數

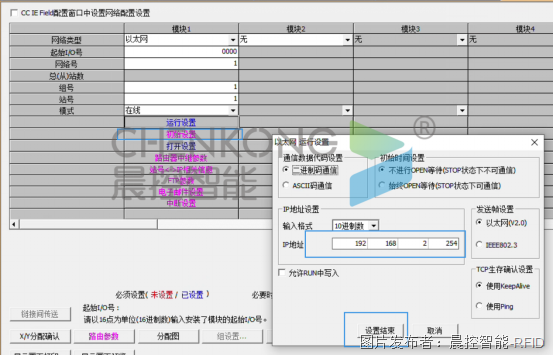

4、設置模塊IP

打開運行設置

設置模塊IP

點擊設置結束保存

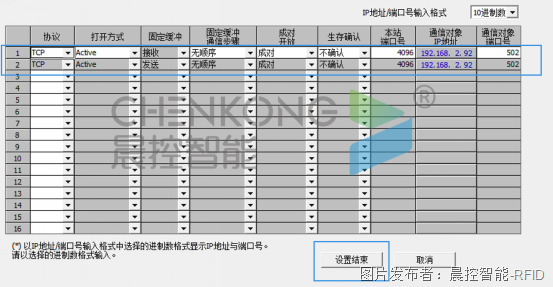

5、設置連接配置

點擊打開設置

添加設備，需要設置成對開放，端口號502設備

點擊設置結束保存配置

6、確定配置

點擊設置結束，保存以上所有設置

將程序配置下載到PLC

然后斷電重啟plc，讓PLC確定配置

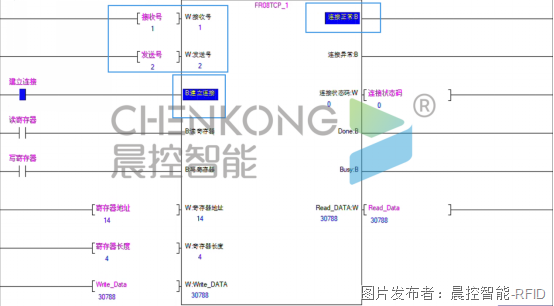

7、通訊連接

功能塊填寫接收號和發送號（上方連接配置中的接收發送端的編號）

置位建立連接引腳，等待連接正常置位，建立連接

復位建立連接引腳，斷開連接

8、功能塊以及操作說明

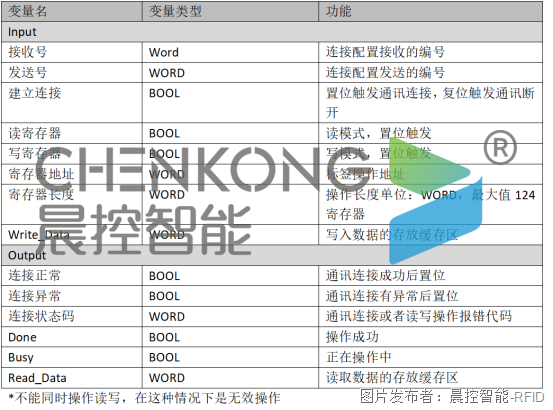

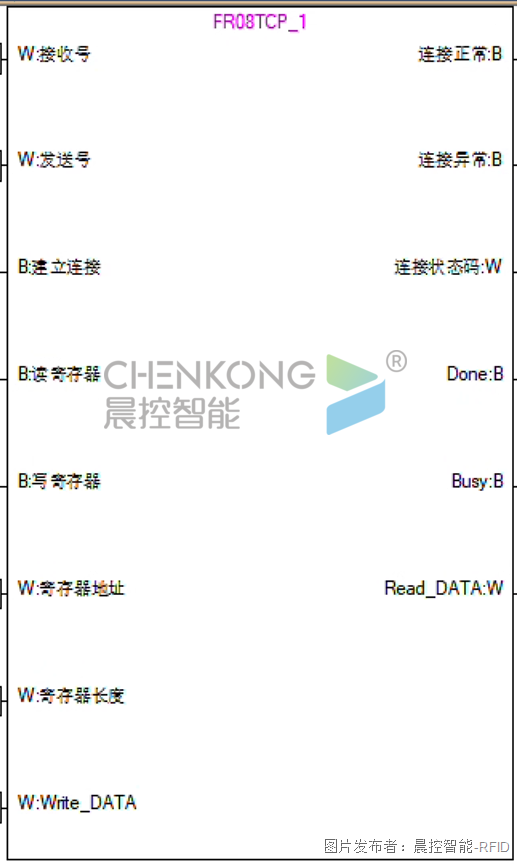

功能塊引腳說明

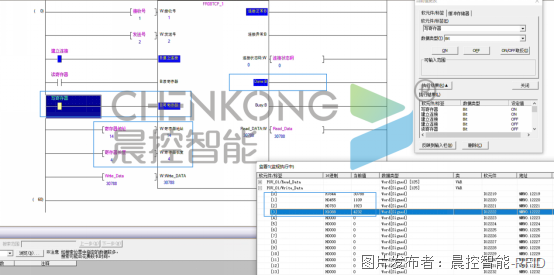

寫操作說明：

將需要寫入的數據的放到寫入緩存區

置位寫寄存器

等待done完成，即寫入完成。

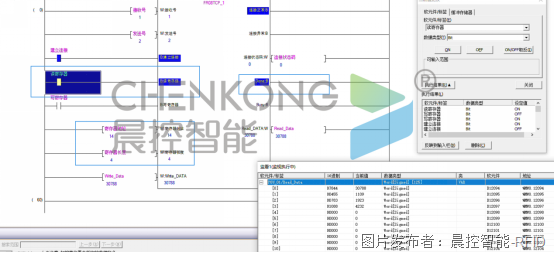

讀取寄存器數據操作

置位讀寄存器

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
