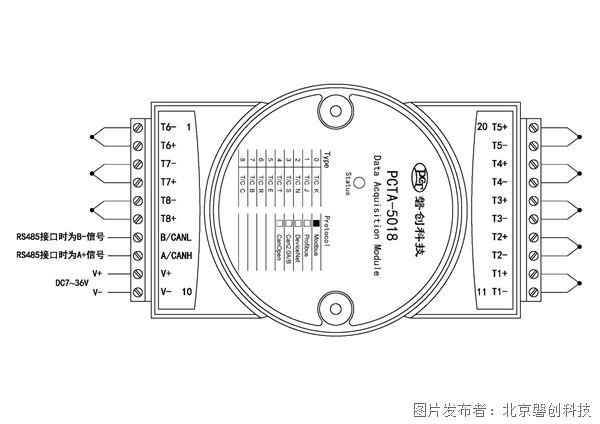

北京磐創科技的PCTA型熱電偶采集模塊內置4、8通道16位ADC，并內置冷端補償溫度傳感器。熱電偶經ADC轉換為數字信號并經冷端補償后，通過Modbus網絡傳輸給PLC、計算機等主機，可實現熱電偶的分布式采集。本模塊內部電源、通信接口、信號輸入三端磁藕隔離，可有效應對工業現場的各種干擾。

        用戶可通過設置內部寄存器實現K、J、N、S、T、E、R、B、C共9種熱電偶的輸入。

一、 電氣特性

        1、供電電源： 寬壓直流輸入 (DC 7~36V)，具備反接保護、過壓保護、過流保護及過熱保護功能。

        2、功耗： 典型功耗低于 1W。

        3、通信接口： 支持 RS485 或 RS232 電平。

         4、防護能力： 電源端與通信接口端：能抵抗 600W 的雷電、浪涌沖擊。 熱電偶信號輸入端：提供 50V 的過壓保護。

二、 通信參數

        1、波特率： 支持從1200到115200bps的多種常用波特率（1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200）。

        2、數據格式： 8位數據位，校驗位（無/奇/偶）和停止位（1/2）可通過軟件設置。

三、 測量性能（溫度測量范圍因熱電偶類型而異）：

        1、K型: -270 ~ 1370 ℃

        2、J型: -210 ~ 1250 ℃

        3、N型: -200 ~ 1100 ℃

        4、S型: -50 ~ 1760 ℃

        5、T型: -260 ~ 400 ℃

        6、E型: -270 ~ 1000 ℃

        7、R型: -50 ~ 1760 ℃

        8、B型: 0 ~ 1820 ℃

        9、C型: 0 ~ 2320 ℃

四、 環境規格

        1、工作溫度： -40 ~ 85 ℃

        2、工作濕度： 5% ~ 95% RH（在25℃時），無冷凝。

        3、存儲溫度： -40 ~ 85 ℃ (通常同工作溫度，未單獨指明時以工作溫度為準)

五、 機械特性

        1、外形尺寸： 125 mm (長) × 70 mm (寬) × 45 mm (高)

        2、安裝方式： 標準35mm DIN導軌安裝

        3、重量： 約 90 克
