一、項目背景

衡陽煉鋼廠負責鋼鐵冶煉及相關生產環節的運行，廠區內各類生產設備（如冶煉爐、輸送設備、輔助電機等）多采用RS-485 接口，通過 Modbus RTU 協議傳輸運行數據。為實現對這些設備的集中監控與高效管理，引入串口服務器（ RS-485轉以太網，支持Modbus RTU 轉Modbus TCP），確保設備運行數據的穩定傳輸與實時監控。

二、項目需求

1.接口與協議轉換

 在廠區各生產區域部署串口服務器，連接 RS-485接口的設備（如傳感器、控制器、儀表等），實現RS-485到以太網的接口轉換，以及 Modbus RTU 到 Modbus TCP 的協議轉換，確保設備數據能接入以太網監控系統。

2.數據實時監控

 轉換后的設備運行數據（如冶煉溫度、電機電流、設備啟停狀態等）需實時傳輸至廠區監控中心，接入監控系統并支持大屏展示，實現多設備狀態的集中監測與畫面聯動。

3.運行可靠性

 串口服務器需適應煉鋼廠高溫、多粉塵、強電磁干擾的工業環境，具備穩定的運行性能，確保數據傳輸鏈路不間斷，關鍵數據（如故障報警、溫度超限值）不丟失。

三、解決方案

1、解決方案簡述

本方案選用工業級串口服務器UT-6801S 10/100M轉1口RS-232/485/422串口服務器，連接現場 RS-485 接口的生產設備，通過其完成接口與協議轉換后，將數據經工業以太網傳輸至接入層交換機，再匯聚至核心交換機，最終接入監控服務器和大屏顯示系統，實現設備數據的集中監控。

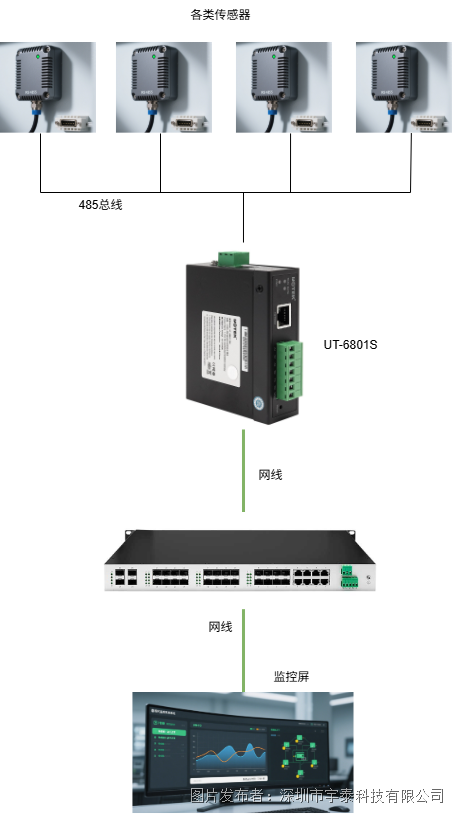

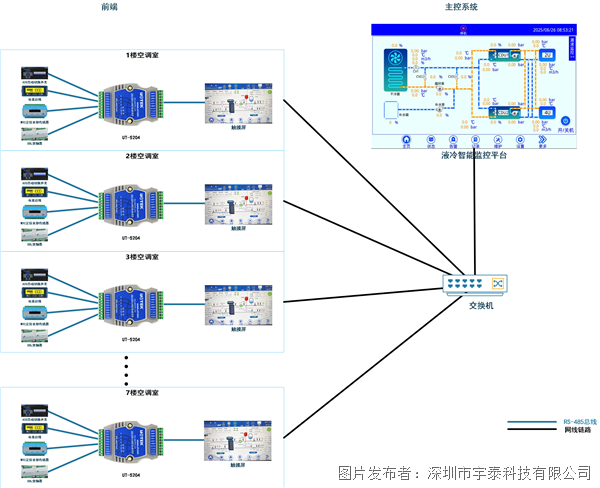

2、方案網絡拓?fù)?/p>

3、方案優勢

（1）實現RS-485 轉以太網及協議轉換，無需改造原有RS-485設備，簡化布線，降低系統升級成本。支持Modbus RTU轉Modbus TCP；

（2）支持寬壓供電（如 12-57.6 VDC），具備過流、反接保護功能；

（3）工業級設計，支持 -40℃至85℃寬溫運行，抗電磁干擾，適應煉鋼廠復雜環境；

（4）支持?jǐn)?shù)據緩存與重傳機制，確保監控?cái)?shù)據傳輸不中斷；

（5）WEB管理配置參數和維護，提升運維效率。

四、應用效果

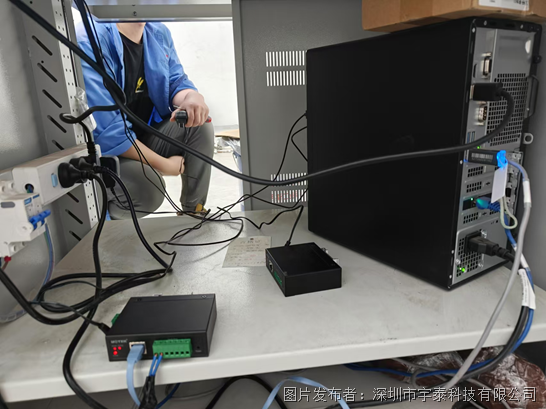

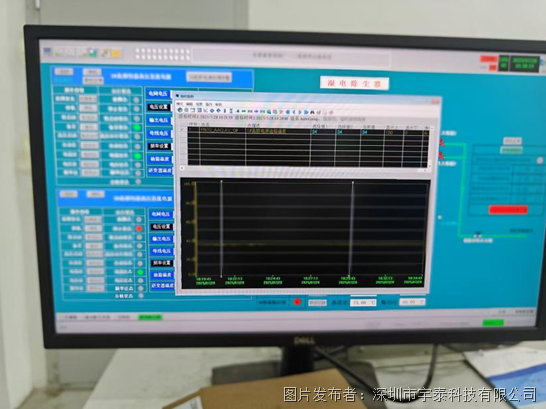

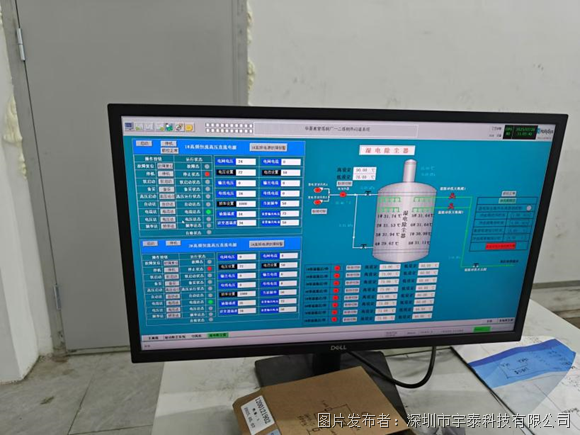

系統上線后，實現對廠區內 RS-485 接口設備運行數據的高清實時監控，大屏可展示多路設備狀態畫面，運維人員能集中監測生產設備運行狀況，故障響應時間縮短60%，現場巡視頻次減少35%，保障了冶煉生產的穩定進行。

五、相關應用產品

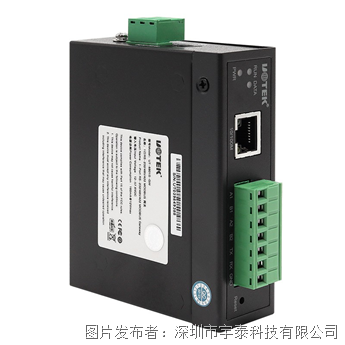

UT-6801S

10/100M轉1口RS-232/485/422串口服務器

●采用金屬外殼，多種安裝方式設計，適合于工控現場的應用

●寬電源輸入（12~57.6VDC），適用不同現場供電方式

●有1個RS-232/485/422串口

●支持較寬波特率范圍300-921600bps,適用不同設備間的應用

●支持多種操作模式: VCOM，MCP，TCP SERVER，TCP CLIENT，UDP，Modbus TCP SERVER，Modbus TCP CLIENT

●支持升級Web固件升級,方便不同場合特殊應用
