一、項目背景

世紀互聯太倉基地位于蘇州太倉市北部，100KM距離范圍內有多個機場、火車站和港口，擁有水陸空立體式復合交通，可盡享長三角優勢資源。世紀互聯已打造太倉-上海“同城”數據中心低延時網絡，便捷承接上海地區數據中心業務需求。園區整體規劃規模約400余畝，分三到四期建設，IT總?cè)萘磕壳翱蛇_(dá)300MW+，且有進一步擴容能力。產權為世紀互聯自有，運營自主可控，花園式低密度生態園區，所在地的氣候、地質、環境均適宜IDC基地建設和運營。

世紀互聯太倉基地是一個集高標準、大規模、綠色節能和產業聚焦于一體的大型現代化數字產業園基地，不僅是數據存儲和計算的物理空間，更是驅動長三角地區數字經濟發展的關鍵引擎。

二、項目需求

本項目涉及CDU機柜電表、ATS（電源自動轉換開關）、WTC（漏水定位傳感器）、DDL（變頻器）設備與監控觸摸屏系統建立起工業自動化系統通信網絡，具體需求為：

1.具備將CDU機柜內各電表、ATS（電源自動轉換開關）、WTC（漏水定位傳感器）、DDL（變頻器）設備數據傳輸至CDU機柜監控觸摸屏，確保各設備和CDU機柜監控觸摸屏間數據傳輸；

2.提供各模塊所需串口需求，支持協商速率300bps-115.2Kbps范圍；

3.傳輸?shù)膶?shí)時性、準確性、可靠性，滿足接入監控系統和管理需求；

4.安裝于CDU機柜內，應具備35MM電氣導軌標準安裝方式、具備較強的抗電磁干擾性、高低溫等惡劣的現場環境需求。

三、解決方案

1、方案概述

根據本項目CDU機柜電表、ATS（電源自動轉換開關）、WTC（漏水定位傳感器）、DDL（變頻器）設備與監控觸摸屏系統建立起工業自動化系統通信網絡需求，推薦使用UT-5204 工業級RS-232/485轉4PORT RS-485導軌式集線器。將CDU機柜中的電表/ ATS/WTC/DDL等設備的數據實時高效、準確地傳輸至監控觸摸屏上位機系統，確保數據的實時性和準確性，從而滿足工業自動化系統通信網絡需求。

2、方案拓?fù)?/p>

<span style="color: rgb(62, 62, 62); font-family: " pingfang="" sc",="" system-ui,="" -apple-system,="" blinkmacsystemfont,="" "helvetica="" neue",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 15px;="" letter-spacing:="" 2px;="" text-align:="" center;="" background-color:="" rgb(255,="" 255,="" 255);"="">宇泰科技通信解決方案應用拓?fù)鋱D

3、方案優勢

（1）UT-5204工業級RS-232/485轉4PORT RS-485導軌式集線器可增加掛載數量，將它們接入到更上層的網絡中，實現設備的集中管理和控制，方便對大量分散的RS-485設備進行統一監控，且能方便地?cái)U(kuò)展系統規模，添加新設備，極大縮短數據傳輸?shù)却龝r(shí)間，提升總線通信效率。

（2）滿足CDU機柜電表、ATS（電源自動轉換開關）、WTC（漏水定位傳感器）、DDL（變頻器）設備與監控觸摸屏系統建立起工業自動化系統通信網絡需求，解決了工業現場中RS-485設備數量多并總線困難問題，使系統集成更容易。

（3）具備高可靠性、穩定性和全球領先的工業現場總線故障智能切斷功能，確保在工業環境中長時間穩定運行，減少系統故障和停機時間，保障工業自動化系統通信的連續性。

四、應用效果

1、設備接入

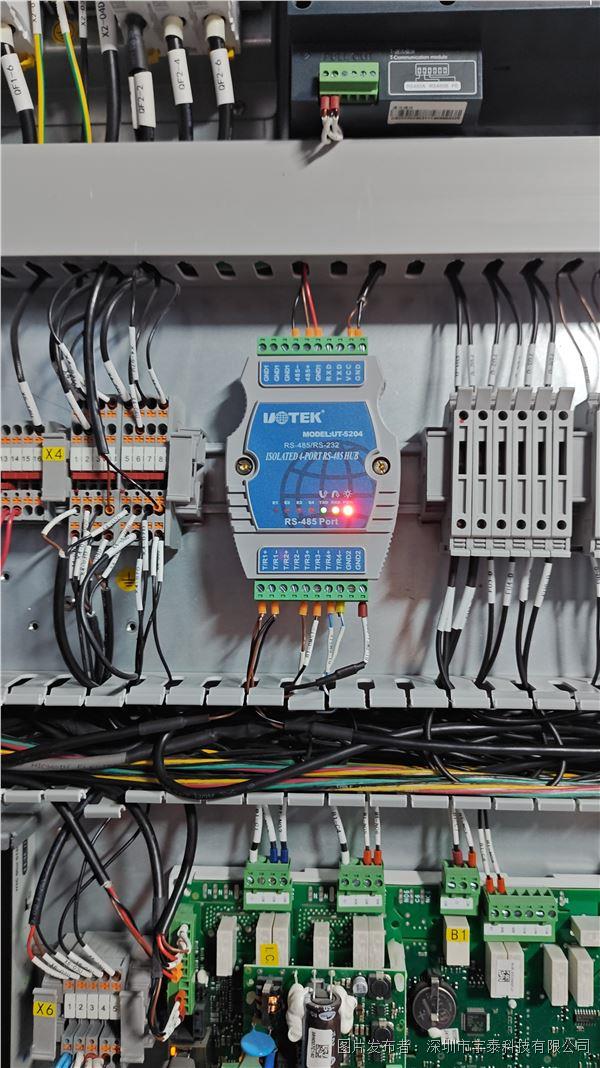

宇泰集線器應用于該項目CDU機柜內

五、相關應用產品

UT-5204  工業級RS-232/485轉4PORT RS-485導軌式集線器

●接口特性：接口兼容 EIA/TIA 的 RS-232C、RS-485標準

●電氣接口：RS-232C接口為 十位接線端子

               RS-485 接口為 十位接線端子

●傳輸介質：雙絞線或屏蔽線

●工作方式：異步半雙工

●工作電源：9-30VDC/350mA

●信號指示：七個信號指示燈電源(PWR)、發送(TD)、接收(RD)、故障(E1-E4)

●隔離度：隔離電壓 2500VRMS 500VDC 連續 DC/DC 模塊

●傳輸速率：115.2K-300BPS

●保護等級：RS-232 接口±15KV ESD 保護

  RS-485 接口每線 600W 的雷擊浪涌保護

●傳輸距離：0-5 公里 （115,200-300BPS）

●尺寸：120mm×80mm×25mm

●使用環境：-40℃到+85℃，相對濕度為5%到95%
